Guía Completa sobre el Detector Inteligente Multicriterio SIGA-PHD de EDWARDS®
Introducción
¿Te has preguntado alguna vez cómo seleccionar e instalar correctamente un detector inteligente multicritero que asegure la máxima protección contra incendios en tus proyectos? Si eres un especialista en sistemas de protección contra incendios, la respuesta a esta pregunta es crucial para el éxito de tus instalaciones. En este artículo, desglosaremos todos los detalles técnicos y las características del detector SIGA-PHD de EDWARDS®, proporcionando la información necesaria para que puedas realizar una instalación efectiva y resolver cualquier problema que se presente. Sigue leyendo y descubre cómo este dispositivo puede mejorar la seguridad en tus proyectos.
Palabra Clave Principal
Detector inteligente multicriterio SIGA-PHD
Características del Detector SIGA-PHD
1. Tecnología de Detección de Próxima Generación
El SIGA-PHD combina un sensor de humo óptico con un sensor de calor de tasa de aumento, lo que permite detectar de manera eficiente incendios de combustión lenta y de rápida propagación. Este detector se caracteriza por:
- Integración de sensores: Combina detección óptica de humo con detección de calor de tasa de aumento.
- Rango de sensibilidad: De 0.53 a 3.94 %/ft. (1.7 a 12.35 %/m) de opacidad del humo.
- Microprocesador incorporado: Analiza las lecturas de los sensores y compara esta información con datos históricos para tomar decisiones de alarma.
- Compensación ambiental: Ajuste automático para reducir costos de mantenimiento y eliminar falsas alarmas.
2. Instalación y Compatibilidad
El SIGA-PHD es compatible con el controlador de bucle Signature y puede ser instalado en diversas cajas eléctricas, incluyendo cajas de una sola banda y cajas octogonales. A continuación, se detallan algunos aspectos clave para la instalación:
- Bases de montaje: Compatible con bases estándar, de relé, aisladoras y sonoras.
- Compatibilidad: Solo funciona con el controlador de bucle Signature.
- Montaje: Se puede montar en cajas eléctricas norteamericanas y europeas.
- Conexiones: Terminales accesibles desde el lado de la habitación después del montaje.
3. Mantenimiento y Pruebas
Para asegurar un funcionamiento óptimo y prolongado del SIGA-PHD, es esencial realizar un mantenimiento regular. Aquí algunos puntos a tener en cuenta:
- Auto-diagnóstico: El detector realiza auto-comprobaciones continuas y almacena la información en una memoria no volátil.
- Pruebas de sensibilidad: Permite la transmisión de datos de sensibilidad al controlador del bucle, útil para cumplir con los estándares NFPA.
- Mapeo automático de dispositivos: Identifica y supervisa la ubicación instalada de cada dispositivo en el circuito.
Aplicaciones del SIGA-PHD
1. Detección de Humo
El sensor de humo del SIGA-PHD detecta partículas de combustión extremadamente pequeñas, respondiendo rápidamente a una amplia gama de tipos de incendios, especialmente aquellos de combustión lenta.
2. Detección de Calor
Equipado con un sensor de calor de tasa de aumento y un umbral de temperatura fija, el SIGA-PHD puede detectar incendios de rápido desarrollo con alta precisión. Las especificaciones incluyen:
- Rango de aumento: 15 °F/min (8 °C/min).
- Umbral de temperatura fija: 135 °F (57.2 °C).
Especificaciones Técnicas
- Voltaje de operación: 15.20 a 19.95 VDC.
- Corriente de operación: 51 µA en estado normal, 68 µA en alarma.
- Rango de sensibilidad de humo: 0.53 a 3.94 %/ft.
- Rango de temperatura: -4 a 140°F (-20 a 60°C).
- Compatibilidad de bases: SIGA-SB, SIGA-RB, SIGA-IB, entre otras.
Información de Pedido
Aquí tienes la información de pedido para el detector SIGA-PHD y sus accesorios:
Detectores
| Número de Catálogo | Descripción | Peso (kg) |
|---|---|---|
| SIGA-PHD | Detector Inteligente Multicriterio de Humo y Calor | 0.16 |
| SIGA-PHDB | Detector Inteligente Multicriterio de Humo y Calor, Negro | 0.16 |

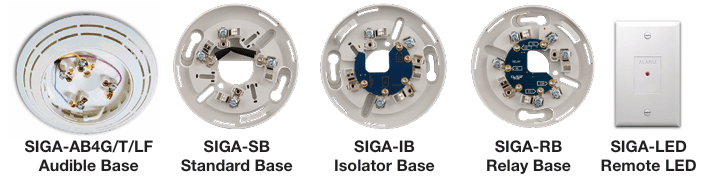

Bases Compatibles
| Número de Catálogo | Descripción | Peso (kg) |
|---|---|---|
| SIGA-SB | Base de Montaje para Detector – Estándar | 0.09 |
| SIGA-SB4 | Base de Montaje para Detector de 4 pulgadas con Faldón | 0.09 |
| SIGA-RB | Base de Montaje para Detector con Relé | 0.09 |
| SIGA-RB4 | Base de Montaje para Detector de 4 pulgadas con Relé y Faldón | 0.09 |
| SIGA-IB | Base de Montaje para Detector con Aislador de Fallos | 0.09 |
| SIGA-IB4 | Base de Montaje para Detector de 4 pulgadas con Aislador de Fallos y Faldón | 0.09 |
| SIGA-LED | LED de Alarma Remoto (no para aplicaciones EN54) | 0.09 |
| SIGA-AB4G-LF | Base Sonora de Baja Frecuencia para Detectores de CO y Fuego | 0.15 |
| SIGA-AB4GT | Base Sonora para Detectores de CO y Fuego | 0.15 |
| SIGA-TS4 | Faldón (suministrado con bases de 4 pulgadas) | 0.04 |
| SIGA-TSB | Faldón para Base de 4 pulgadas, Negro | 0.04 |
| SIGA-DMP | Placa de Montaje para Detector | 1.4 |
| SIGA-RTA | Herramienta de Retiro de Detector | 0.04 |
| SIGA-VA | Herramienta de Limpieza de Detector | 0.04 |
Preguntas Frecuentes
¿Cuál es la ventaja de utilizar un detector multicriterio como el SIGA-PHD?
La combinación de detección de humo y calor en un solo dispositivo permite una respuesta más rápida y precisa a diferentes tipos de incendios, reduciendo las falsas alarmas y mejorando la seguridad.
¿Cómo se realiza el mantenimiento del SIGA-PHD?
El mantenimiento incluye auto-diagnósticos constantes y pruebas de sensibilidad conforme a los estándares NFPA. Se recomienda planificar el mantenimiento regular según las normativas locales y el fabricante.
¿Qué tipo de cableado es necesario para la instalación del SIGA-PHD?
El detector acepta cables de tamaño #18 AWG a #12 AWG, con preferencia por tamaños #16 AWG y #18 AWG para facilitar la instalación.
¿El SIGA-PHD es compatible con todos los sistemas de control de incendios?
No, el SIGA-PHD es compatible únicamente con el controlador de bucle Signature. Es crucial verificar la compatibilidad con el sistema de control antes de la instalación.
Conclusión
El detector inteligente multicriterio SIGA-PHD de EDWARDS® es una solución avanzada que ofrece alta precisión y confiabilidad en la detección de incendios. Con su tecnología de próxima generación, fácil instalación y mantenimiento eficiente, es una opción ideal para mejorar la seguridad en tus proyectos. Asegúrate de seguir las especificaciones y recomendaciones del fabricante para maximizar su desempeño y durabilidad.
¿Quieres saber más sobre cómo integrar este dispositivo en tus sistemas de protección contra incendios? ¡Continúa explorando nuestros artículos para obtener más información valiosa y útil!
Este artículo está diseñado para brindar información técnica y práctica a los especialistas en sistemas de protección contra incendios, asegurando una instalación y mantenimiento efectivos del detector SIGA-PHD. Utiliza este conocimiento para mejorar tus proyectos y garantizar la máxima seguridad.
